铁氧体多极环形磁铁跟多片磁瓦拼环的各自优点及选择

    铁氧体多极环形磁铁(磁环)跟铁氧体磁瓦是电机中常用的2种形式,多极磁环是一个环形磁铁的表面呈现多个NS,而磁瓦则一块代表一极,8片磁瓦也就是8极(4N4S),今天我们来说说铁氧体多极磁环跟磁瓦拼圆环的各自优点及选择。

    多极磁环和磁瓦拼组成环形,可以外圆充磁或者内圆充磁,可以作为转子或者定子,两者结构对比,多极磁环转子具有机械精度高、同心度好的优点。多极磁环可方便地由无芯磨床加工,外圆精度可保证在0.05mm 之内,这对电机的效率和稳定性至关重要,而磁瓦则需要单件磨加工,再由多件组装,因而尺寸精度则低得多,公差往往会增加一倍以上。

    此外,多极磁环转子的环心部分,不必用导磁材料,可选用塑料,因为在磁环壁内已形成了闭合磁路。而磁瓦组合转子这部分必须选用硅钢片类的导磁材料,否则会产生严重漏磁,磁通损失明显,导致转子表面磁通密度降低。

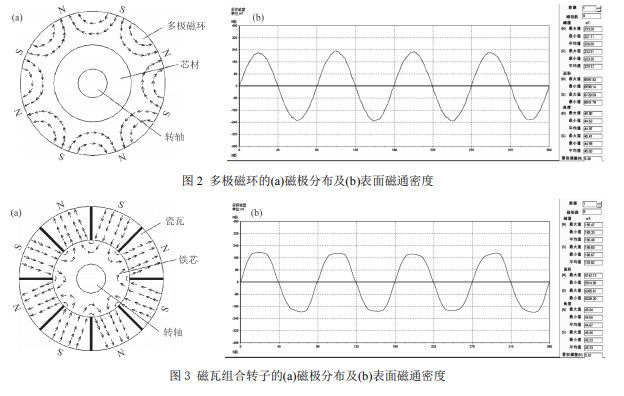

    下图为多极磁环跟磁瓦组合转子的磁极分布与表面磁通密度对比

    多极磁环跟磁瓦组合转子的磁极分布与表面磁通密度对比

    据一些工程师的实验和分析:铁氧体多极磁环转和磁瓦组合转子,各有其特点,各有其相对应的适用范围,但又有交叉区两者竞争的区域。对于小规格的转子磁体,例如40mm以下,尤其磁极数较多的情况,合理的方案是采用多极磁环,目前国内外的实际情况也是如此。对于功率要求大,需要的转子尺寸大,例如100 mm 以上,目前还是磁瓦拼接更为合理,因为这种大规格的多极磁环对设备的要求更为特殊,制造成本大幅增加,性能优势消失。

    在上述范围的交叉区,所需要的转子磁环的尺寸大致为50~80 mm之间,从现实的条件及发展前景来看,多极磁环比磁瓦更有优势。从电机的效率、小型化、节能、成本诸多方面考虑,使用多极磁环更合理。

    以上就是本文的全部内容介绍,有需评估铁氧体多极磁环跟铁氧体磁瓦价格的电机客户欢迎咨询卡瑞奇磁铁厂家。
